Неориентированная кремниевая сталь

Изделия из неориентированной кремниевой стали в основном используются в больших двигателях., высокоэффективные двигатели, бытовая техника, дроны и двигатели на новой энергии и другие отрасли промышленности. now it has formed a high-grade silicon steel product series for inverter compressors represented by 35XW300 и 30XW230, and a new one represented by 30XWH1500 и 25XW1300 Thin specification and high-grade electrical steel product series for energy vehicles, as well as ultra-thin silicon steel products for high-speed motors and intelligent robots represented by 20XW1300 и 15XW1150 ,Продажи продукции из кремнистой стали под влиянием отрасли вышли на передний план отрасли..

※It can provide the world’s thinnest 0.08мм wide ultra-thin non-oriented electrical steel to fill a number of technical gaps in China.
※0.1mm и 0.15мм silicon steel can be mass-produced

Электротехническая сталь, также известный как лист кремниевой стали, является незаменимым и важным магнитомягким сплавом для электротехники., электронная и военная промышленность, а также является металлическим функциональным материалом с наибольшей производительностью, в основном используется в качестве различных двигателей, Сердечники для генераторов и трансформаторов. Процесс производства сложен, технология изготовления строгая, а зарубежная технология производства защищена в виде патентов, который считается жизнью предприятия. электрик Технология изготовления и качество продукции листовой стали являются одними из важных показателей, позволяющих измерить уровень производства специальных сталей и научно-технического развития страны..

Процесс производства неориентированной кремнистой стали

Конвертерное производство стали → непрерывная разливка → горячая прокатка → нормализация → травление → холодная прокатка → непрерывный отжиг → нанесение покрытий → перемотка → упаковка

сталелитейное производство

Контролируйте состав различных элементов в расплавленной стали., уменьшить вредные элементы, такие как P, С, О и Н, и точно контролировать количество основных элементов, таких как Si и Al.

Горячая прокатка

В то же время, снизить конечную температуру прокатки и повысить температуру намотки, огрубление зерна, МнС и АлН, улучшение текстуры и магнетизма горячекатаного листа.

нормализовать

Нормализующая обработка делает структуру зерна более совершенной., однородный и более грубый после горячей прокатки, и улучшает текстуру и магнетизм. После нормализации, дробеструйная обработка и травление проводятся для удаления поверхности стальной полосы..

Холодная прокатка

Прокатка ниже температуры рекристаллизации позволяет стальной пластине достигать заданной толщины за счет непрерывной холодной деформации.. Хорошие допуски по форме и толщине можно получить, контролируя натяжение..

отжигать

Непрерывный отжиг устраняет деформацию холодной прокатки за счет рекристаллизации и способствует росту зерна.. Декарбонизация для обеспечения магнетизма, твердость и магнитное старение соответствуют требованиям.

процесс разнообразия

процесс разнообразия Неориентированная электротехническая сталь низких и средних марок

Предварительная обработка чугуна десульфурацией → Продувка конвертера 210 тонн → Вакуумная обработка печи RH → Непрерывная разливка (электромагнитное перемешивание) →1580 мм горячая непрерывная прокатка →1550 мм холодная непрерывная прокатка → непрерывный отжиг, покрытие → отделка и упаковка

Высококачественная и высокоэффективная холоднокатаная электротехническая сталь.

Предварительная обработка чугуна десульфурацией → Продувка конвертера 210 тонн → Вакуумная обработка печи RH → Непрерывная разливка (электромагнитное перемешивание) → 1580 мм горячая непрерывная прокатка → нормальное травление → 1550 мм холодная непрерывная прокатка/холодная прокатка на одной клети → непрерывный отжиг, покрытие → отделка и упаковка.

Высококачественная и новая энергетическая автомобильная электротехническая сталь

Предварительная обработка чугуна десульфурацией → Продувка конвертера 210 тонн → Вакуумная обработка печи RH → Непрерывная разливка (электромагнитное перемешивание) → горячая прокатка 1580 мм → нормальное травление → прокатка высотой 20 → непрерывный отжиг, покрытие → отделка и упаковка.

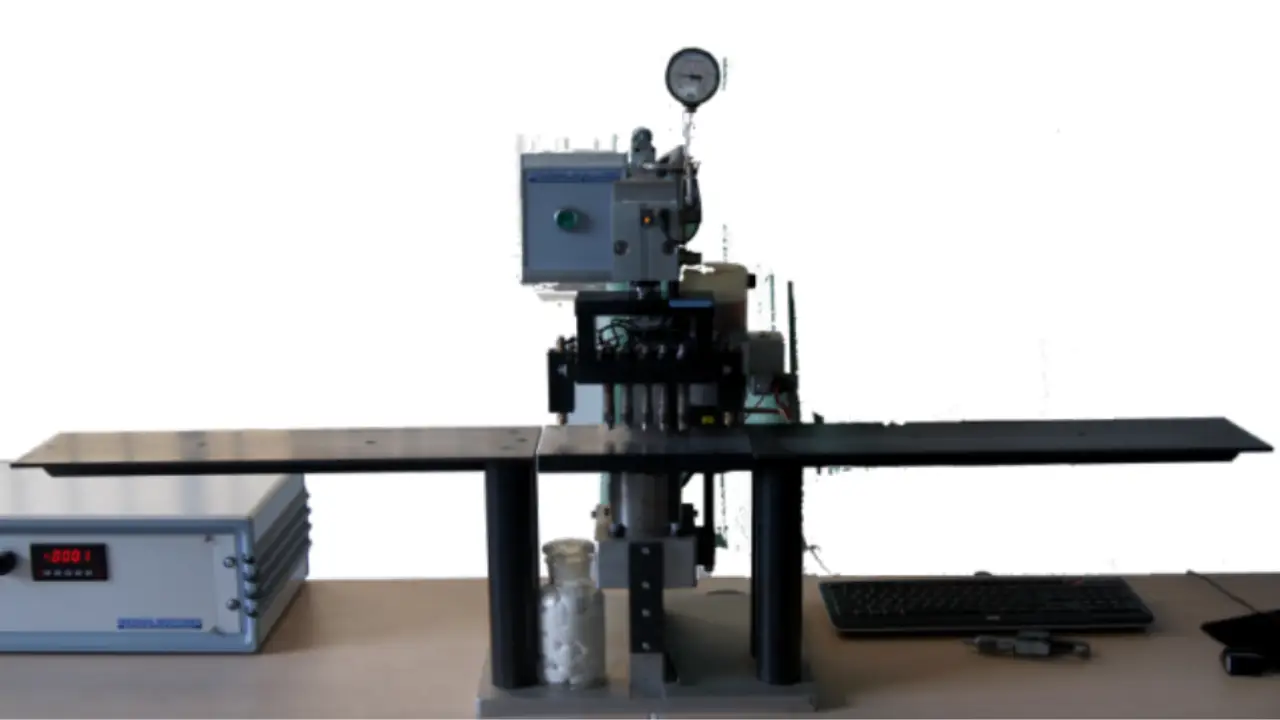

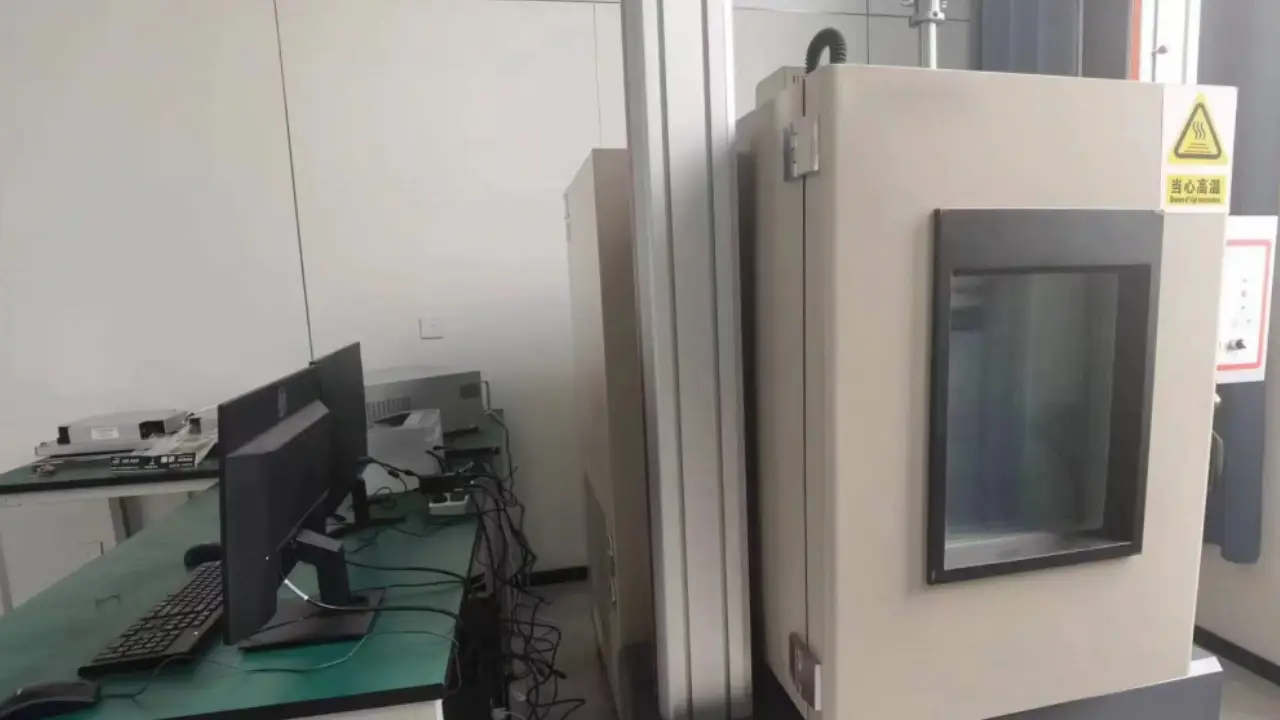

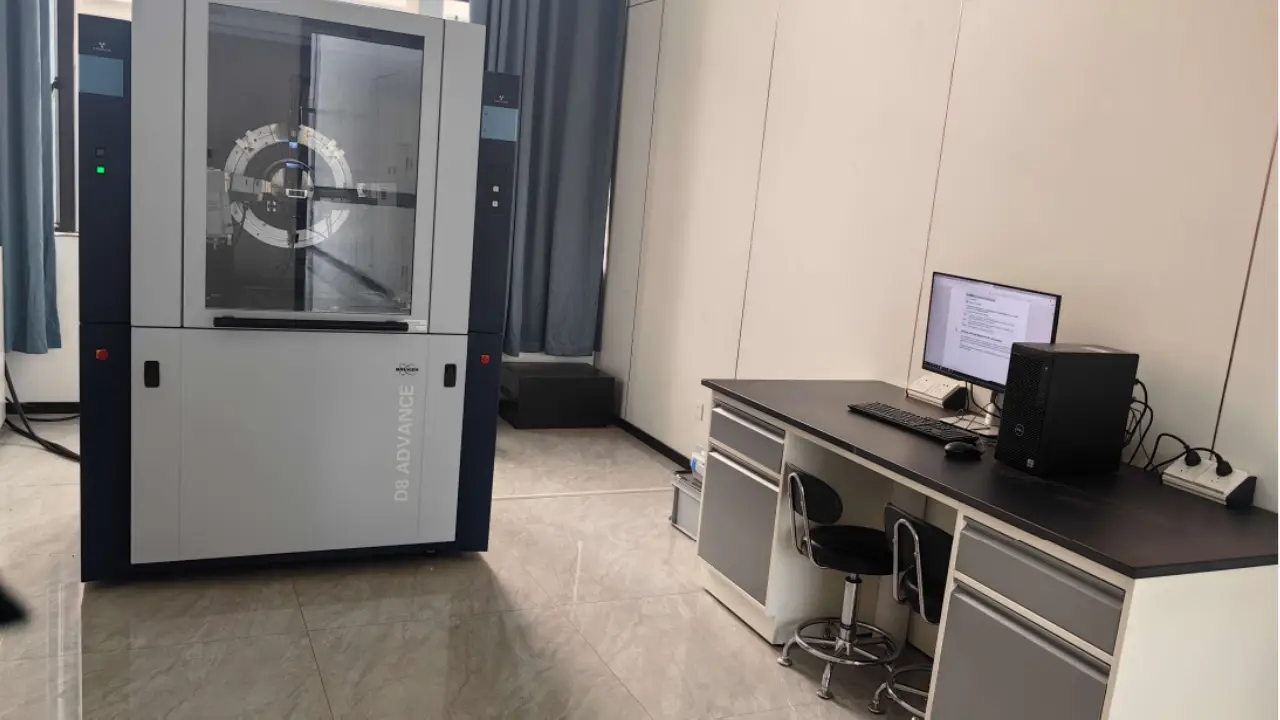

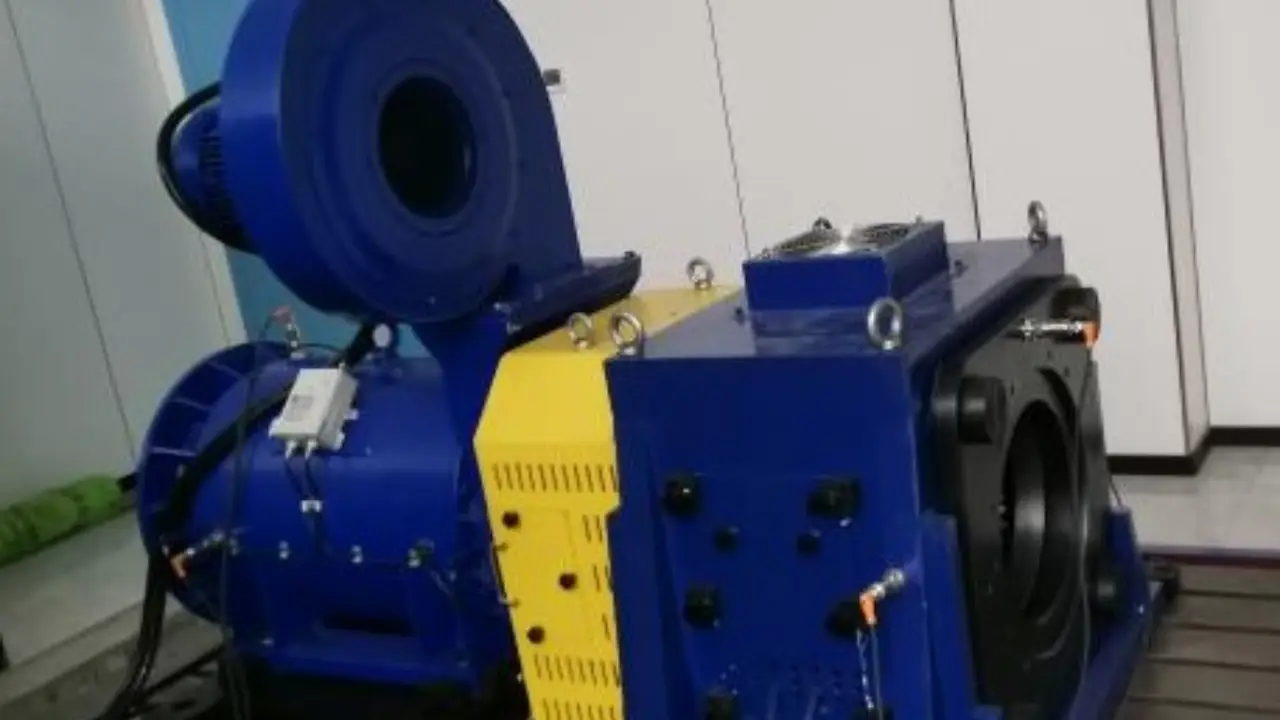

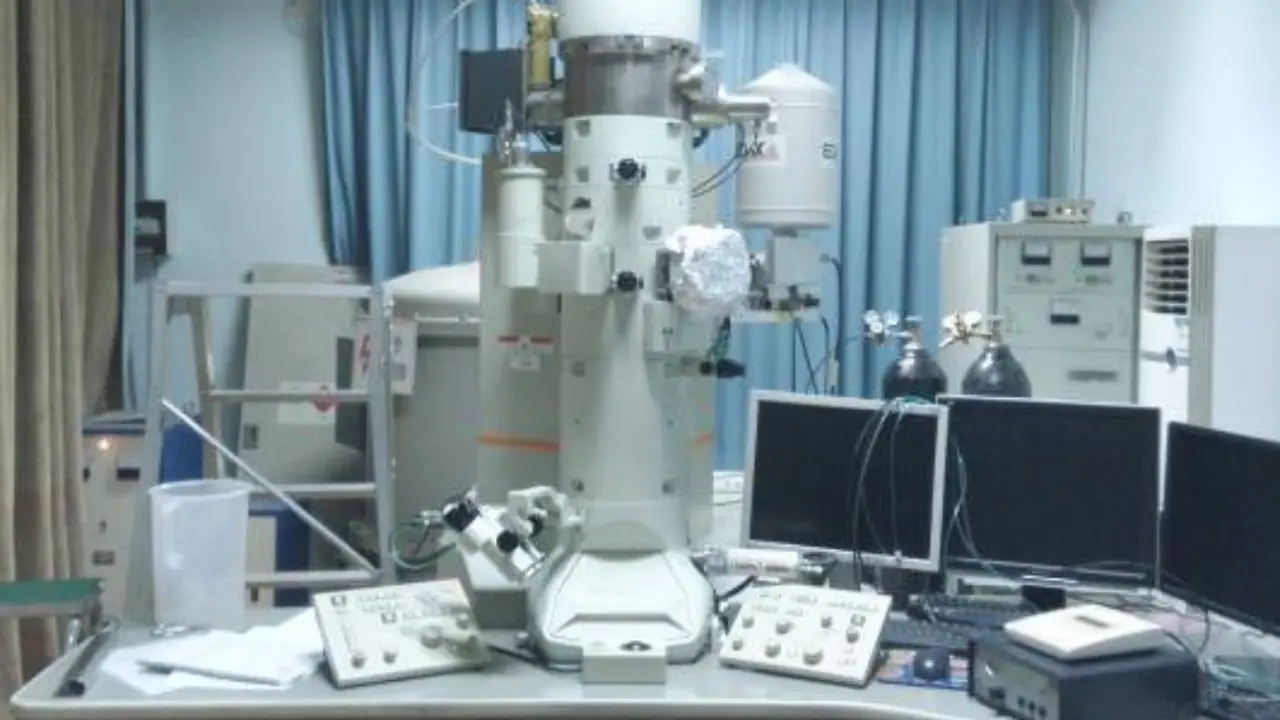

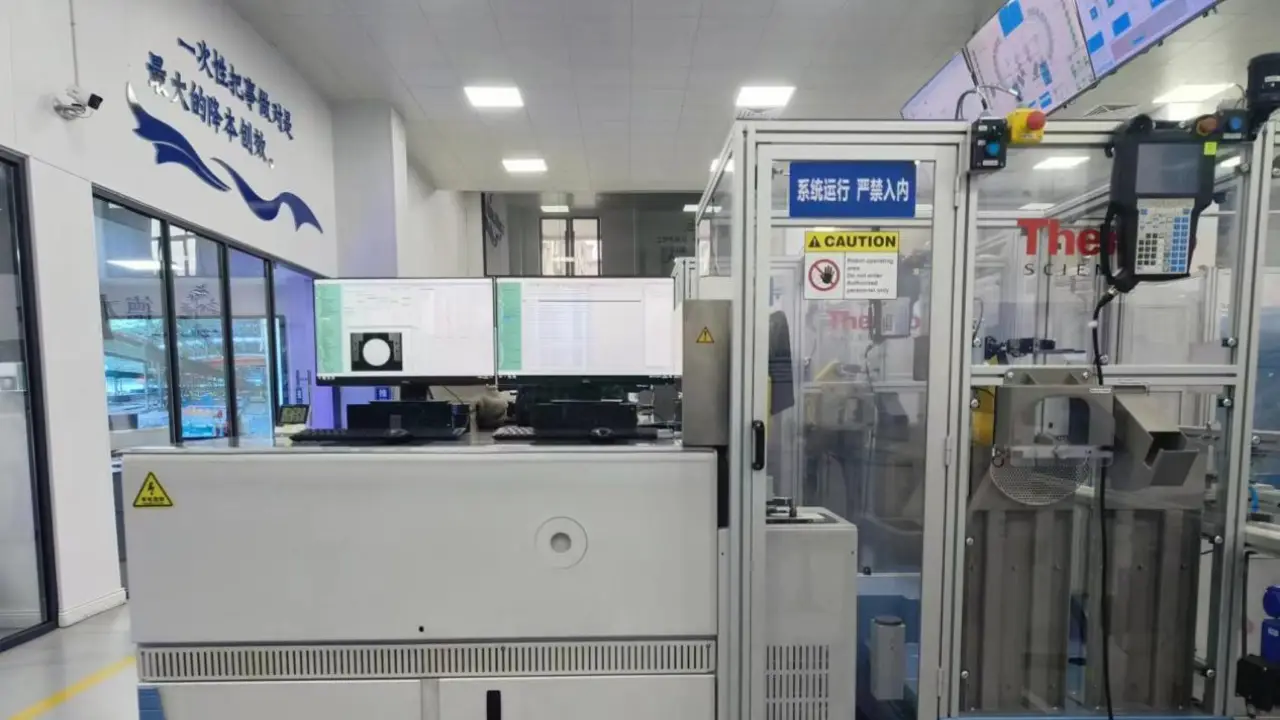

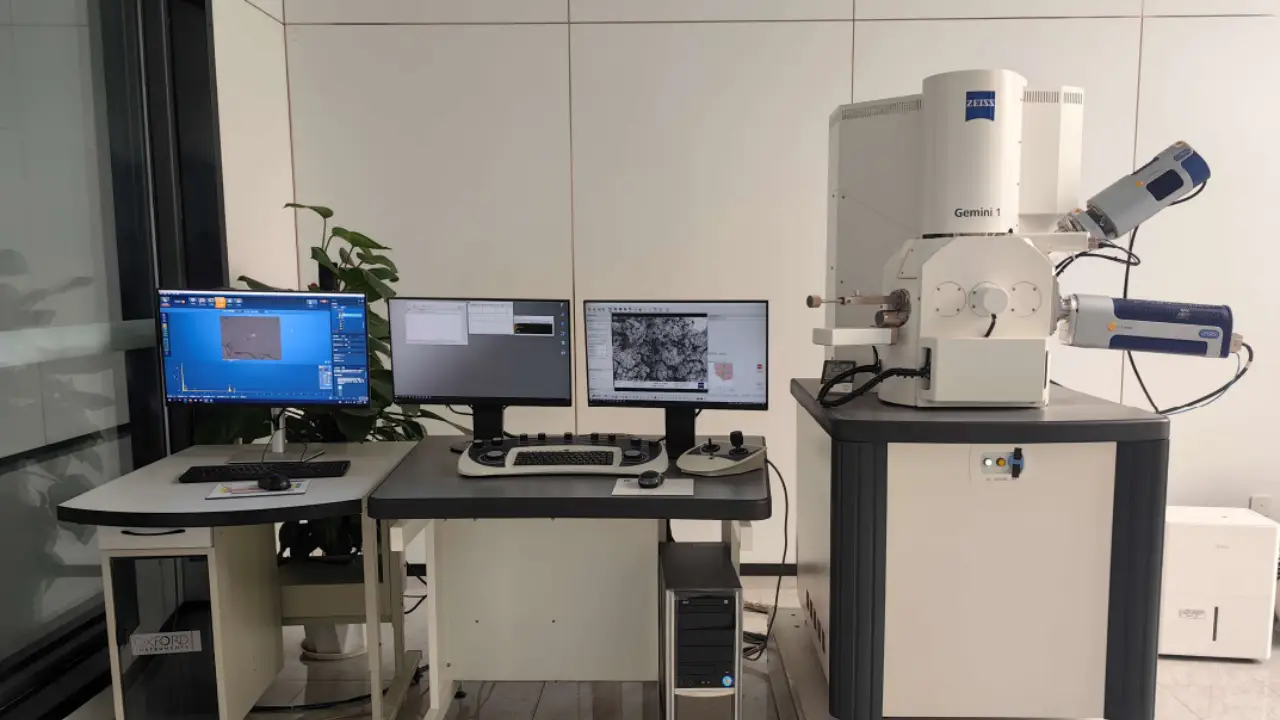

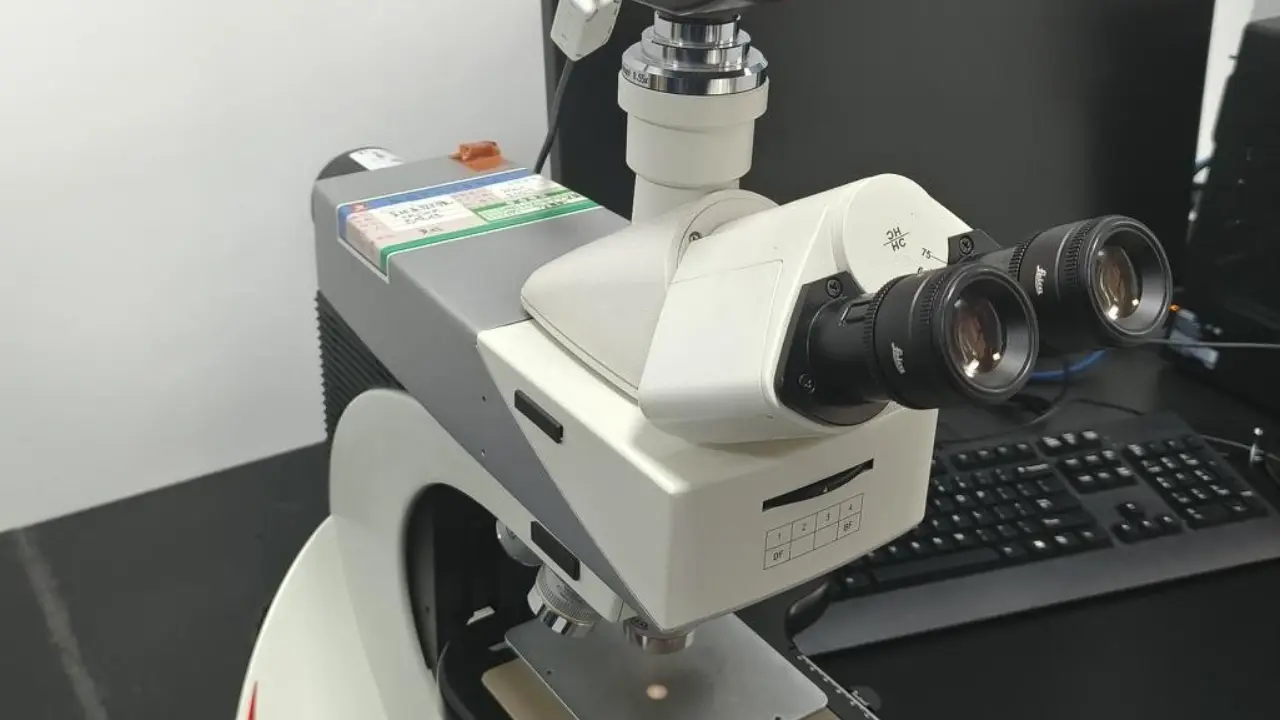

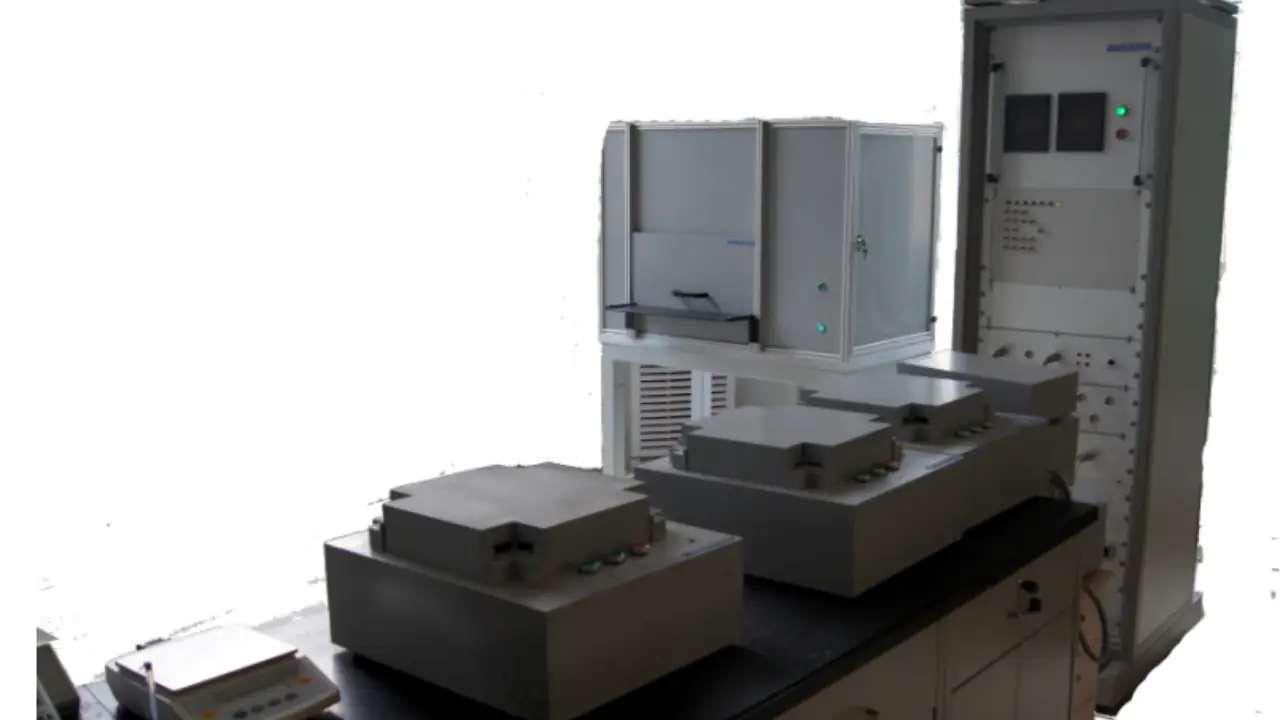

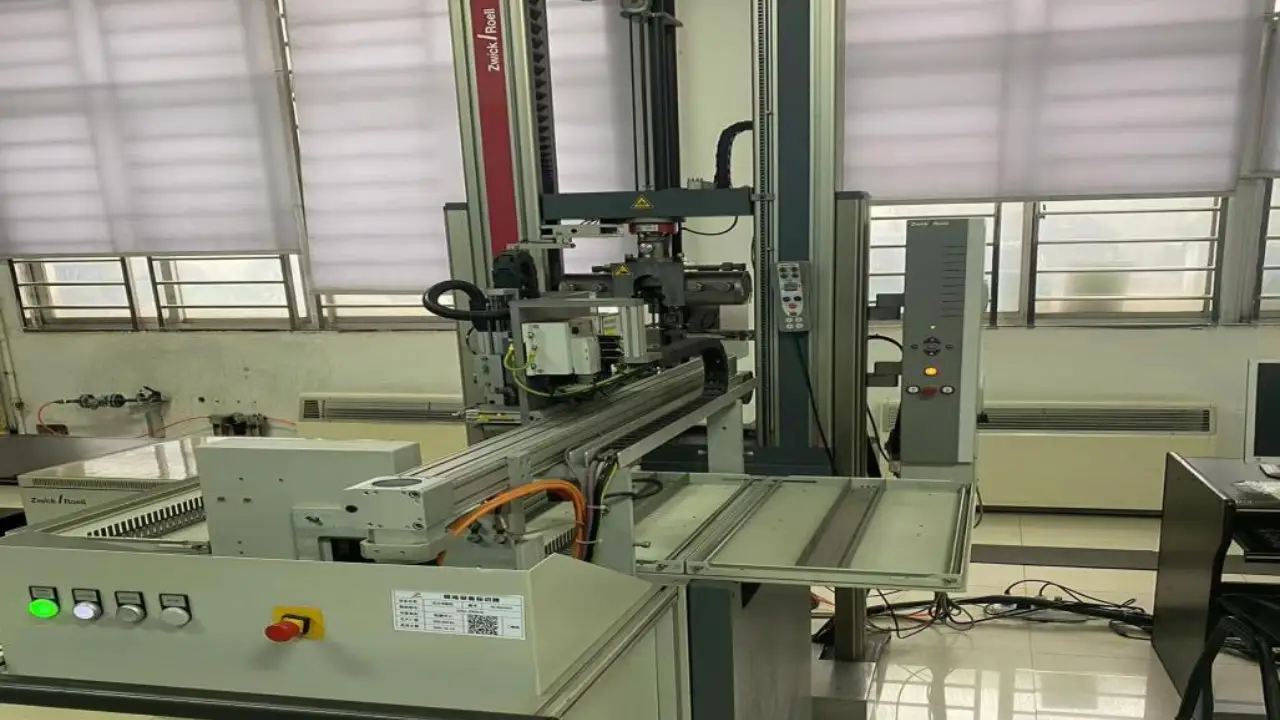

Analytical testing equipment

It has a full set of analysis and testing equipment for electrical steel used in new energy vehicle drive motors, which is at the domestic advanced level.

Application of non-oriented silicon steel products

Electric vehicle motor stator

Representative brand: 35XW440

Three-phase asynchronous motor

Representative brand: 50XWH470

Submersible electric pump

Representative brand: 50XW800

Drone drive motor

Representative brand: 20XWH1200

EI film

Representative brands: 35XW300, 50XW800, 50XW1300

Compressor

Representative brands: 35XW300, 50XW600, 50XW800

New energy vehicle drive motor

Representative brands: 30XWH1500, 25XWH1300

EI iron core
Air conditioning compressor
Large industrial motors, servo motors
Motors for household appliances
Drive motors for new energy vehicles
Drive motors for drones

Jia xiao MTC Non-oriented silicon steel product features

① Stable and excellent electromagnetic and mechanical properties. The composition control is stable, the process is scientific and reasonable, the process control is strict, and the electromagnetic and mechanical properties of the product are excellent and stable.

② Accurate and good dimensional accuracy and plate shape. According to the characteristics of the product, the rolling system is reasonably distributed, the division of labor of the rolling mill is clear, and the plate shape accuracy is well controlled.

③ Excellent comprehensive coating performance. Using semi-organic chromium-containing coating, advanced coating equipment and technology, the coating has the characteristics of environmental protection, excellent insulation, adhesion, high temperature resistance, punching, welding and corrosion resistance.

④ Smooth surface quality. Continuous turbulent pickling, efficient degreasing cleaning, reasonable annealing atmosphere, and high-quality coating make the silicon steel surface smooth and uniform.

⑤ Good punching and shearing performance. Accurate size, good plate shape, гладкая поверхность, excellent coating, and appropriate hardness ensure that silicon steel is easy to shear and punch, with little damage to the mold, and suitable for high-speed punching and shearing.

⑥ High stacking coefficient. Accurate thickness, good plate shape, uniform coating, гладкая поверхность, and small burrs make the silicon steel stacking coefficient high.

Characteristics of insulation coating on the surface of electrical steel products

Цзя СяоMTC provides two types of insulation coatings: HB and M.

Users can select a coating type that meets the load requirements based on interlayer resistance, punching properties, refrigerant resistance, heat resistance and other characteristics.

Цзя СяоMTC electrical steel products are subject to RoHS, REACH and other hazardous substance restriction requirements.

Product surface insulation coating characteristics

Feature Project	HB coating (environmentally friendly)	M coating (containing chrome)
Components	Semi-organic	Semi-organic
Coating amount	0.6~1.4g/m²	0.6~1.4g/m²
Coating thickness μm	0.4-1.0	0.4-1.0
Adhesion	A-level	A-level
Interlayer resistance Ω · cm²/piece	≥3	≥3
Salt spray test	Rust spot area ≤20% >6 hours	Rust spot area <10% >6 hours
Refrigerant resistance	Resistant to R22, R134a, и т. д..	Resistant to R22, R134a, и т. д..
Punchability	good	good
Weldability	≥40cm/min	≥60cm/min
Heat resistance	better	good

The original plate has a smooth surface and metallic luster

Salt spray for 5 hours, the surface is basically rust-free

Annealed at 750℃ for 2 hours, the surface is uniformly glossy and has no powder falling off

процесс разнообразия Доступен ассортимент продукции из неориентированной электротехнической стали.

Ассортимент продукции	Ширина/мм	Внутренний диаметр /мм	Внешний диаметр /мм	Объемный вес/т
50XW250~50XW1300 50XWH470	980~1250	508	800~1400	3~10
35XW250~35XW550 35XW1900~35XW1700
30XW1500~30XW1700 30XWH1500、30XW230
27XW1400~27XW1500 27XWH1400
25XW1300、25XWH1300
20XW1300~20XW1500 20XWH1200
XST-150~XST-080	980~1250	508	700~1400	2~10

Продукт (обычная серия) индекс электромагнитных характеристик

ряд	бренд	Номинальная толщина (мм)	Стандартная плотность кг/дм³	Максимальные удельные общие потери P1,5/50 (Вт/кг)		Минимальная магнитная интенсивность поляризации J5000(Т)		Минимальное штабелирование фактор
ряд	бренд	Номинальная толщина (мм)	Стандартная плотность кг/дм³	Гарантированная стоимость	Типичное значение	Гарантировано ценить	Типичное значение
Обычная серия	30XW230	0.30	7.65	2.30	2.25	1.62	1.65	0.95
	30XW300	0.30	7.65	2.45	2.35	1.64	1.65	0.95
	35XW250	0.35	7.65	2.40	2.26	1.64	1.66	0.97
	35XW270		7.65	2.55	2.38	1.64	1.66
	35XW300		7.65	2.70	2.52	1.64	1.68
	35XW360		7.70	3.00	2.80	1.65	1.69
	35XW440		7.70	3.20	2.85	1.67	1.70
	35XW550		7.75	3.60	3.15	1.67	1.72
	50XW250	0.50	7.65	2.50	2.38	1.64	1.65
	50XW270		7.65	2.65	2.50	1.64	1.67
	50XW290		7.65	2.85	2.60	1.64	1.67
	50XW310		7.65	2.90	2.75	1.65	1.67
	50XW350		7.65	3.00	2.85	1.65	1.69
	50XW400		7.70	3.10	3.00	1.66	1.69
	50XW470		7.75	3.90	3.60	1.67	1.71
	50XW600		7.75	4.40	3.75	1.68	1.72
	50XW800		7.80	5.80	4.60	1.71	1.74
	50XW1300		7.85	7.00	5.30	1.74	1.75
Серия высокой эффективности	50XWH470	0.50	7.70	3.50	3.15	1.71	1.72	0.97

Типичные механические свойства изделий (обычная серия)

ряд	бренд	Номинальный толщина (мм)	Теоретический плотность кг/дм³	Предел текучести (МПа)	Предел прочности(МПа)	Твердость (HV1)	Удлинение(%)
Обычный ряд	30XW230	0.30	7.65	430	550	210	15 10
	30XW300	0.30	7.65	400	530	200	16 0
	35XW250	0.35	7.65	430	560	208	15
	35XW270		7.65	400	530	200	18
	35XW300		7.65	375	515	193	25
	35XW360		7.70	330	470	165	28
	35XW440		7.70	290	430	153	30
	35XW550		7.75	240	390	140	35
	50XW250	0.50	7.65	440	560	215	15
	50XW270		7.65	440	560	215	15
	50XW290		7.65	415	550	200	18
	50XW310		7.65	405	545	195	25
	50XW350		7.65	370	510	190	29
	50XW400		7.70	340	490	170	30
	50XW470		7.75	255	400	131	38
	50XW600		7.75	260	410	135	38
	50XW800		7.80	250	380	120	40
	50XW1300		7.85	240	365	112	40
Высокий эффективность ряд	50XWH470	0.50	7.70	295	440	155	35

Продукт (тонкая серия спецификации) показатели эффективности

ряд	бренд	Номинальный толщина мм	Стандартный плотность кг/дм³	Потери железа P1,0/400 (Вт/кг)		Магнитная поляризация интенсивность Дж5000(Т)		Предел текучести МПа
ряд	бренд	Номинальный толщина мм	Стандартный плотность кг/дм³	Гарантировано ценить	Типичный ценить	Гарантия значение d	Типичный ценить	Типичное значение
Нормальный ряд XW	20XW1500	0.20	7.65	15.0	12.0	1.62	1.63	405
	25XW1300	0.25	7.65	13.0	12.4	1.64	1.65	435
	27XW1400	0.27	7.65	14.0	13.0	1.64	1.66	440
	27XW1500	0.27	7.65	15.0	14.3	1.64	1.65	410
	30XW1500	0.30	7.65	15.0	14.2	1.64	1.66	440
	30XW1700	0.30	7.65	17.0	14.9	1.64	1.66	410
	35XW1700	0.35	7.65	17.0	16.0	1.64	1.66	440
	35XW1900	0.35	7.65	19.0	17.0	1.65	1.67	415

Высокий перформанс серия nce XWH	20XWH1200	0.20	7.65	12.0	11.4	1.66	1.68	400
	25XWH1300	0.25	7.65	13.0	12.3	1.66	1.68	435
	27XWH1400A	0.27	7.65	14.0	13.3	1.66	1.68	410
	27XWH1400	0.27	7.65	14.0	12.8	1.66	1.68	440
	30XWH1500A	0.30	7.65	15.0	14.5	1.66	1.69	415
	30XWH1500	0.30	7.65	15.0	14.0	1.66	1.68	440

Продукт (широкая ультратонкая серия) показатели эффективности

ряд	бренд	Nominal thickness mm	Standard density kg/dm³	Потеря железа (Вт/кг)				Magnetic polarization intensity J5000(Т)	Yield strength (МПа)
				Р1.0/400	Р1.0/800	Р1.0/1000	п.0.5/2000	Magnetic polarization intensity J5000(Т)	Yield strength (МПа)
				Типичное значение
Wide ultra-thin series	XST-150	0.15	7.65	10.3	26.5	36.0	29.0	1.67	395
	XST-100	0.10	7.65	10.6	24.5	32.0	23.8	1.65	395
	XST-080	0.08	7.65	10.1	23.0	30.4	21.4	1.64	390

Silicon steel plate shape and allowable size deviation

Nominal width mm	Nominal thickness mm	Longitudinal thickness deviation mm	Transverse thickness deviation mm	Width deviation mm	Scythe bend mm	Roughness %	Burr height mm
≤1000	0.50	±0.010	≤0.010	+1.00	≤1.0	≤2	≤0.03
	0.35	±0.008	≤0.010
	≤0.30	±0.005	≤0.008
>1000	0.50	±0.010	≤0.010	+1.50
	0.35	±0.008	≤0.010
	≤0.30	±0.005	≤0.008

Representative brand: 25XW1300

Brand	Magnetic property		Mechanical property		peculiarity	Potential user
	Р1.0/400(Вт/кг)	J5000/50Hz(Т)	Yield strength Mpa	Предел прочности Mpa	High frequency iron loss is low, magnetic induction is high,strength is high	Borgwarner, Zero run, Ningde intelligence, и т. д.
25XW1300	12.30	1.658	435	550

Representative brand: 27XW1400

Brand	Magnetic property		Mechanical property		peculiarity	Potential user
	Р1.0/400(Вт/кг)	J5000/50Hz(Т)	Предел текучести Mpa	Предел прочности Mpa	High frequency iron loss is low, magnetic induction is high,strength is high	Ningde intelligent, Borgwarner
27XW1400	12.88	1.656	440	560

Representative brand: 30XW1500

Brand	Magnetic property		Mechanical property		peculiarity	Potential user
	Р1.0/400(Вт/кг)	J5000/50Hz(Т)	Yield strength Mpa	Предел прочности Mpa	High frequency iron loss is low, magnetic induction is high,strength is high	Zero run,Chinese car,и т. д.
30XW1500	14.07	1.658	440	565

Representative brand: 35XW1900

Brand	Magnetic property		Mechanical property		peculiarity	Potential user
	Р1.0/400(Вт/кг)	J5000/50Hz(Т)	Предел текучести Mpa	Предел прочности Mpa	High frequency iron loss is low, magnetic induction is high, strength is high	Byd,BAIC,и т. д.
35XW1900	17.02	1.668	415	530

Representative brand:20XW1500

Brand	Magnetic property		Mechanical property		peculiarity	Potential user
	Р1.0/400(Вт/кг)	J5000/50Hz(Т)	Предел текучести Mpa	Предел прочности Mpa	High frequency iron loss is low, magnetic induction is high, strength is high	Dyson Etc.
20XW1500	11.84	1.643	405	510

Representative brand:20XWH1200

Brand	Magnetic property		Mechanical property		peculiarity	Potential user
	Р1.0/400(Вт/кг)	J5000/50Hz(Т)	Предел текучести Mpa	Предел прочности Mpa	High frequency iron loss is low, magnetic induction is high, strength is high	DJI Etc.
20XWH1200	11.47	1.690	400	510

Available product (тонкая серия спецификации) показатели эффективности

Series	Thin Grade	Толщина (мм)	Density kg/dm	Ширина(мм)	Core Loss (Вт/кг)		Магнитный Сила
Series	Thin Grade	Толщина (мм)	Density kg/dm	Ширина(мм)	P1.5/50	Р1.0/400	Магнитный Сила
Common Оценка	20XW1200	0.2	7.6	1000~1200	2.1	11.5	1.63
	20XW1300	0.2	7.6	1000~1200	2.15	12.0	1.63
	27XW1500	0.27	7.6	1000~1200	2.2	13.5	1.64
	27XW1600	0.27	7.6	1000~1200	2.25	14.5	1.64
	27XW1700	0.27	7.65	1000~1200	2.3	15.3	1.65
	30XW1500	0.3	7.6	1000~1200	2.25	13.8	1.65
	30XW1600	0.3	7.6	1000~1200	2.3	14.8	1.65
	30XW1700	0.3	7.6	1000~1200	2.35	15.5	1.67
	35XW1700	0.35	7.6	1000~1200	2.2	15.8	1.67
	35XW1900	0.35	7.65	1000~1200	2.35	17.8	1.68
Высокий Оценка	20XW1200A	0.2	7.65	1000~1200	2.0	11.0	1.67
	27XW1400A	0.27	7.65	1000~1200	2.1	12.8	1.68
	30XW1500A	0.3	7.65	1000~1200	2.15	13.5	1.70
Efficient Series	15XWH1150	0.15	7.65	1000~1200	1.95	10.5	1.69
	20XWH1200	0.20	7.65	1000~1200	2.0	11.0	1.68
	25XWH1300	0.25	7.65	1000~1200	1.95	10.5	1.69
	27XWH1400	0.27	7.65	1000~1200	2.10	12.8	1.68

annotation

It means that at a frequency of 400Hz, when the magnetic polarization intensitly is 1.0,it is 100 раз больше общей потери.

“ЧАС” это высокоэффективный класс, и нет “ЧАС” это обычный сорт.

Обозначает неориентированную электротехническую сталь. (Ву).

New Materials.

Число перед оценкой означает 100 раз толщину стальной полосы.

Для примера. 27XW1600 означает, что нестандартная электротехническая сталь производства jlaxiao New Materal имеет толщину 0,27 мм и коэффициент общих потерь Pl..0400 менее 16 Вт/кг.
